2장 - 퍼셉트론





퍼셉트론

사람의 뇌신경 세포의 동작을 모방하여 만든 수학적 모델

• 다수의 신호를 입력으로 받아 하나의 신호를 출력
• 노드, 가중치, 층과 같은 개념을 통해 딥러닝을 포함한 현대 신경망의 중요한 구성요소의 기본이 됨

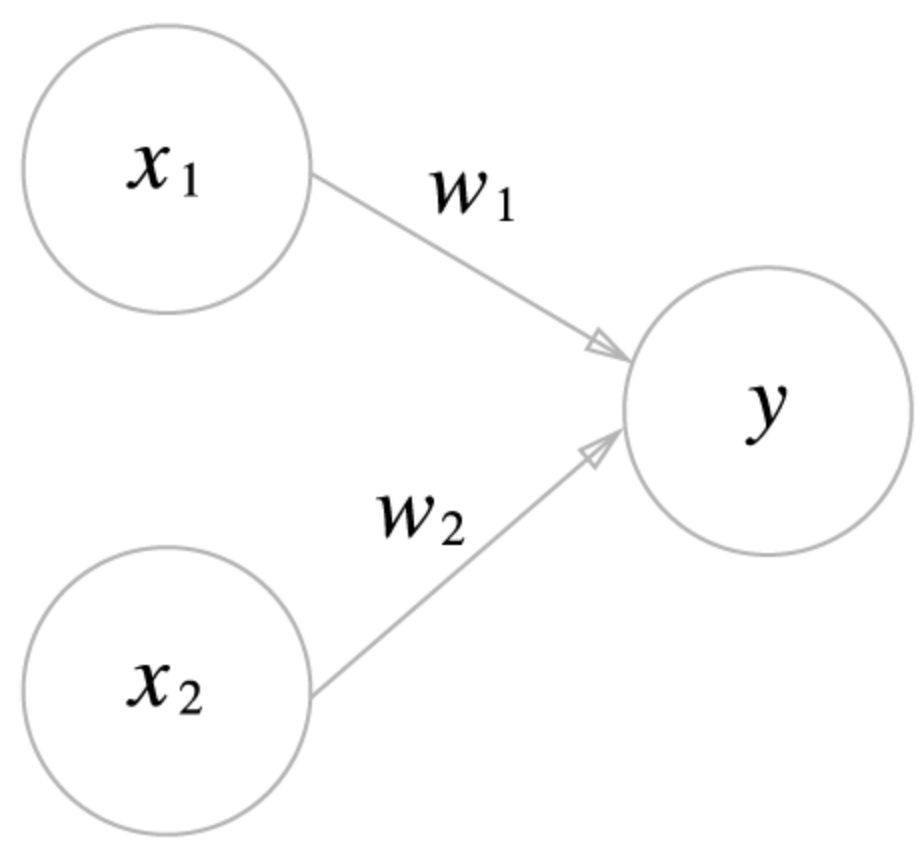

입력층과 출력층이란 2개의 층으로 구성되는 단순한 구조로 이루어져 있음.



위 그래프를 수식으로 나타내면

$y = w1x1 + w2x2$



뉴런에서 보내온 신호의 총 합이 일정 수치 이상이면 1, 이하면 0을 출력한다고 하면

$y = \begin{cases}0 (w1x1 + w2x2 \leq \theta)\\1 (w1x1 + w2x2 > \theta)\end{cases}$



$\theta$를 좌변으로 넘겨 $-\theta$를 $b$로 치환하면

$y = \begin{cases}0 (w1x1 + w2x2 + b \leq 0)\\1 (w1x1 + w2x2 + b > 0)\end{cases}$



단순한 논리회로

and, or, nand, nor gate는 단층 퍼셉트론으로 구현이 가능

xor는 2층 퍼셉트론으로 구현이 가능

import numpy as np
import matplotlib.pyplot as plt

class Perceptron:
    def __init__(self, w1, w2, theta):
        self.w1 = w1
        self.w2 = w2
        self.theta = theta

    def __call__(self, x1, x2):
        output = int(self.w1*x1 + self.w2*x2 + self.theta > 0)
        return output

    def simulate(self, x_grid=(-1.5,1.5), y_grid=(-1.5,1.5), figsize=(2,2), n_samples=10):
        x_space = np.linspace(*x_grid, n_samples)
        y_space = np.linspace(*y_grid, n_samples)
        fig = plt.figure(figsize=figsize)
        for x in x_space:
            for y in y_space:
                color = "blue" if self(x,y) else "red"
                plt.scatter(x,y,color=color, marker=".", alpha=.2)
        for x, y in ((0,0), (0,1), (1,0), (1,1)):
            output = self(x,y)
            color = "blue" if output else "red"
            plt.scatter(x,y,color=color, marker="o", alpha=1)
            print(f"x1:{x}\tx2:{y}\t=>\toutput:{output}")
        plt.axvline(0, color="black")
        plt.axhline(0, color="black")
        plt.show()


and_gate = Perceptron(w1=.5, w2=.5, theta=-.7)
nand_gate = Perceptron(w1=-.5, w2=-.5, theta=.7)
or_gate = Perceptron(w1=.5, w2=.5, theta=-0.2)
nor_gate = Perceptron(w1=-.5, w2=-.5, theta=0.2)

and_gate.simulate()

x1:0	x2:0	=>	output:0
x1:0	x2:1	=>	output:0
x1:1	x2:0	=>	output:0
x1:1	x2:1	=>	output:1



nand_gate.simulate()

x1:0	x2:0	=>	output:1
x1:0	x2:1	=>	output:1
x1:1	x2:0	=>	output:1
x1:1	x2:1	=>	output:0



or_gate.simulate()

x1:0	x2:0	=>	output:0
x1:0	x2:1	=>	output:1
x1:1	x2:0	=>	output:1
x1:1	x2:1	=>	output:1



nor_gate.simulate()

x1:0	x2:0	=>	output:1
x1:0	x2:1	=>	output:0
x1:1	x2:0	=>	output:0
x1:1	x2:1	=>	output:0



class XOR(Perceptron):
    def __init__(self):
        self.and_gate = Perceptron(w1=.5, w2=.5, theta=-.7)
        self.nand_gate = Perceptron(w1=-.5, w2=-.5, theta=.7)
        self.or_gate = Perceptron(w1=.5, w2=.5, theta=-0.2)
        self.nor_gate = Perceptron(w1=-.5, w2=-.5, theta=0.2)

    def __call__(self, x1, x2):
        s1 = self.nand_gate(x1, x2)
        s2 = self.or_gate(x1, x2)
        output = self.and_gate(s1, s2)
        return output



xor_gate = XOR()
xor_gate.simulate()

x1:0	x2:0	=>	output:0
x1:0	x2:1	=>	output:1
x1:1	x2:0	=>	output:1
x1:1	x2:1	=>	output:0





Summary

• 퍼셉트론은 입출력을 가진 알고리즘으로, 입력을 주면 정해진 규칙에 따른 값을 출력함.
• 가중치와 편향을 매개변수로 설정
• AND, OR, NAND, NOR은 단층 퍼셉트론으로 표현이 가능
• XOR은 2층 퍼셉트론으로 표현이 가능
• 단층은 직선형 영역만 표현이 가능하나, 다층은 비선형 영역 또한 표현 가능
• 다층 퍼셉트론으로 (이론상) 컴퓨터를 표현 가능
